הרחפן המתקדם של הארה למשימות לימוד הטסה, נשיאת מתעדים למשימות בלתי נגמרות של צילום, ביטחון, סקירה, וכל מה שחלמתם
בערכה מלאה לבנייה עצמית.
קל משקל, חזק, בעל כושר נשיאה רחב, זמן טיסה גדול, והכל לבנייה עצמית פשוטה וקלה שמא]שרת תחזוקה מלאה של הרחפנאי ללא קושי.
סרטוני הטסה של הרחפן
והנה סרט הדרכה של בניית הרחפן
שלב פריים,
שלב אלקטרוניקה
יעלה בקרוב
תמונת הערכה
1. פריים קרבון , קל משקל וחזק , במנה גמיש, בתצורת QUAD מדוע דווקא QUAD ?
בכלי טיס מרובה להבים, הבחירה הראשונה הנה בכמה להבים לבחור.
לכל סוג של מרובה להבים, טריקופטר, קואדקופטר, הקסקופטר , אוקטוקופטר, יש את היתרונות והחסרונות שלו.
אנחנו בקורס נבנה רחפן מסוג- quad x.
יתרונותיו הן במבנה הפשוט שלו, יציבות וכושר נשיאה, ולבסוף עלות.
משמאל - סוגים של מרובי להבים
2. טייפון - פריים (מסגרת) 50 CM
הטייפון בנוי משלדת קרבון, המשלבת חוזק רב ביחס למשקל.
השלדה כוללת כן נסע גבוה ומתקן יעודי להרכבת מתעדים כגון מצלמת גו פרו, או לידר.
3. מנועים
מנועים מהווים את לב הרחפן. לטייפון מנוע מבית היוצר של T-MOTOR, אחד מיצרני המנועים הטובים בעולם.
מנוע 2216 עם 880 KV , שמסובב מדחף 10 אינטש.
המנוע במידות 2205 עם 2300 KV. עוצמתי וקל משקל.
זהו ברשלס מעולה לעבודה של הרבה מאוד שעות.
למנוע תבריג עם סימון כיוון הסיבוב המבוקש. כל שלא נדרשים ספינרים אלא הברגה פשוטה של המדחף.

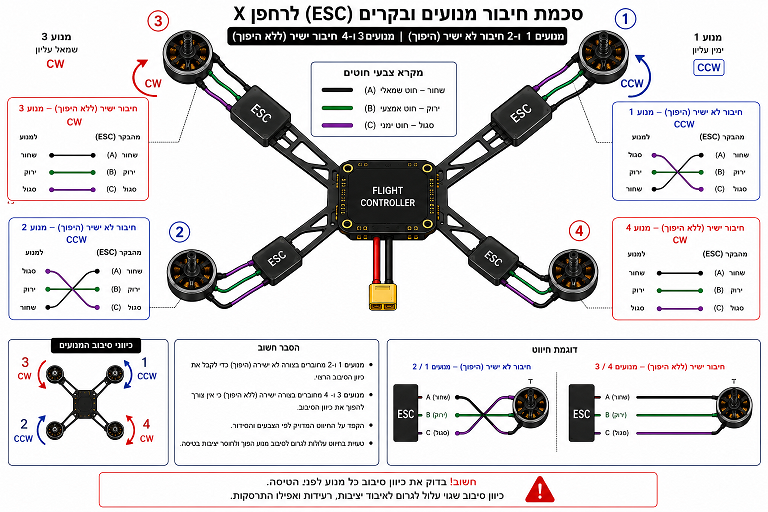

4. בקרי מהירות
עורקי הרחפן. תפקידו של הבקר הוא להפוך זרם ישיר לחליפי.
לטייפון בקר 20 אמפר OPTO ,
ובד עם תוכנה של BLHELI . בעל קצב ריענון גבוה . הבקר מעביר זרם ישיר מהסוללה, ומסוגל לקלוט
תשודרת מהרדיו שתקבע את כמות הזרם שיעברו דרכו ובכך את קצב סיבוב המנועים.
מגיע עם בולטים מולחמים לחיבור המנוע ו XT30 להזנה מה - PDB - להלחמה .
5. מחשב טיסה - פה עשינו את השדרוג הגדול ביותר
מחשב הטיסה מסוג מיקו - מהיר, חזק ואמין.
עובד בסביבת עבודה של ארדו פילוט. התוכנה
שלדעתנו היא המקדמת ביותר שיש היום לרחפנים.
עם הזנה של מתח ישירות ממנו ליתר הגורמים ללא צורך בבק.
ממשק ל GPS , לאופטיק פלואו, ללדים, למצלמת FPV ועוד.
6. סוללה
סוללה היא מקור האנרגיה של הרחפן.
אנחנו משתמשים בסוללה מסוג LIPO- ליתיום פולימר. זוהי סוללה שעשתה מהפכה בעולם התעופה והרובוטיקה.
.
סוללת 4 תאים 3300 !! סוללה שנותנת הרבה יותר כוח לרחפן שלך, וזמן טיסה ממושך. ניתן לעלות גם לסוללות 5200 MAH חזמן טיסה של עד חצי שעה.
7. מדחפים
לטייפון מדחפי 10 אינטש , המוברגים ב SNAP, למנוע.
מדחפים בעלי תצורה אוירודינמית למקסימום יעילות חשמלית ויסה שקטה מתמיד.
8. שלט רחוק
כאן עברנו למשדר 6 ערוצים דיגיטלי
היתרונות שלו הם בגודל המתאים לכף יד של נער,
האנטנה הנסתרת של המשדר והמקלט מקלים על העבודה.
וכל היפוכי הסרוו הם דיגיטליים.
הערוץ החמישי והשישי יודעים להחליף בין מצבי טיסה (אם יש GPS)
ANGLE
LOITER
POS HOLD + HEADLESS
RTH

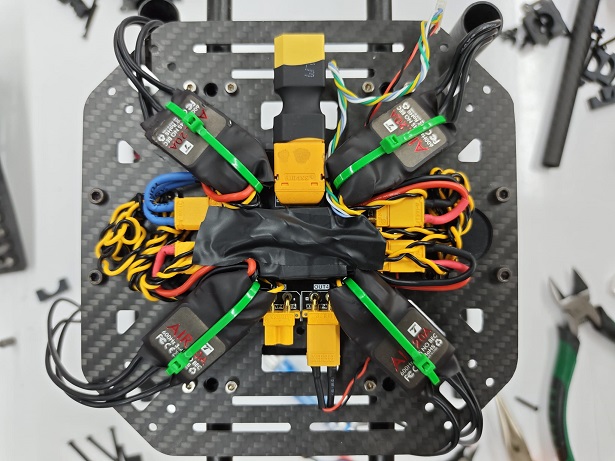

9. PDB- power distrubution board
חיבור כל רכיבי האלקטרוניקה, בגרסת המיקו
נעשים באמצעות מחברי XT 30 לבקרי המהירות
וXT 60 לסוללה. הכל מחובר יחד בחיבור מקבילי באמצעות
מפלג מתח המקובע יפה בתוך הרחפן. כולל תוספת של
יציאות נוספות לשימושים אחרים.
התוצאה - הרחפן כולו solderless, ניתן לפירוק והרכבה
לפריים חדש בנקל, כך שציוד נשמר לאורך זמן.
9. GPS
הרחפן, כאופציה, מתחבר למערכת GPS, המאפשרת התמצאות הרחפן
במרחב ומצבי הטיסה שהוזכרו.
כמו כן, באמצעות ה MISSION PLANNER
ניתן לבצע תוכנית טיסה ידועה מראש ולהפעיל אותה בלחיצת כפתור.
10. OPTICAL FLOW
רכיב אופציונלי נוסף המאפשר טיסה INDOOR מיוצבת.
מעולה לחניכים שלומדים הטסה באולמות רחבי ידיים.
את הבד"ח, בדיקות חיוניות שיש לעשות לרחפן, ריכזנו לכם כאן
